离心泵的拆卸顺序

时间 :2019-10-21 08:38点击 :

  离心泵种类繁多,不同类型的离心泵结构相差甚大,要搞好离心泵的修理工作,首先必须认真了解泵的结构,找出拆卸难点,制定合理方案,才能保证拆卸顺利进行。

  拆卸顺序

  首先切断电源,确保拆卸时的安全。关闭出、入阀门,隔绝液体来源。开启放液阀,消除泵壳内的残余压力,放净泵壳内残余介质。拆除两半联轴节的连接装置。拆除进、出口法兰的螺栓,使泵壳与进、出口管路脱开。

  (1)机座螺栓的拆卸

  机座螺栓位于离心泵的最下方,最易受酸、碱的腐蚀或氧化锈蚀。长期使用会使得机座螺栓难以拆卸。因而,在拆卸时,除选用合适的扳手外,应该先用手锤对螺栓进行敲击振动,使锈蚀层松脱开裂,以便于机座螺栓的拆卸。

  机座螺栓拆卸完之后,应将整台离心泵移到平整宽敞的地方,以便于进行解体。

  (2)泵壳的拆卸

  拆卸泵壳时,首先将泵盖与泵壳的连接螺栓松开拆除,将泵盖拆下。在拆卸时,泵盖与泵壳之间的密封垫,有时会出现黏结现象,这时可用手锤敲击通芯螺丝刀,使螺丝刀的刀口部分进入密封垫,将泵盖与泵壳分离开来。

  然后,用专用扳手卡住前端的轴头螺母(也叫叶轮背帽),沿离心泵叶轮的旋转方向拆除螺母,并用双手将叶轮从轴上拉出。

  最后,拆除泵壳与泵体的连接螺栓,将泵壳沿轴向与泵体分离。泵壳在拆除进程中,应将其后端的填料压盖松开,拆出填料,以免拆下泵壳时,增加滑动阻力。

  (3)泵轴的拆卸

  要把泵轴拆卸下来,必须先将轴(包括泵轴、滚动轴承及其防松装置)从泵体中拆卸下来。为此,需按下面的程序来进行。

  ①拆下泵轴后端的大螺帽,用拉力器将离心泵的半联轴节拉下来,并且用通芯螺丝刀或錾子将平键冲下来。

  ②拆卸轴承压盖螺栓,并把轴承压盖拆除。

  ③用手将叶轮端的轴头螺母拧紧在轴上,并用手锤敲击螺母,使轴向后端退出泵体。

  ④拆除防松垫片的锁紧装置,用锁紧扳手拆卸滚动轴承的圆形螺母,并取下防松垫片。

  ⑤用拉力器或压力机将滚动轴承从泵轴上拆卸下来。

  有时滚动轴承的内环与泵轴配合时,由于过盈量太大,出现难以拆卸的情况。可以采用热拆法进行拆卸。

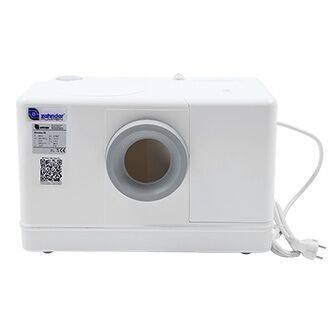

污水提升器
